模具监视器介绍

主要用途

一、闭模前进行模穴、模芯、产品残留的确认

二、滑块位置、顶出返回位置等位置确认

三、插件插入错误确认

四、顶出少折断确认

五、检测产品是否有缺料或毛边产生

六、检查多穴产品是否缺失

七、检查多色产品混色是否正确

八、防止残次品连续出现

九、减少多余的顶针动作

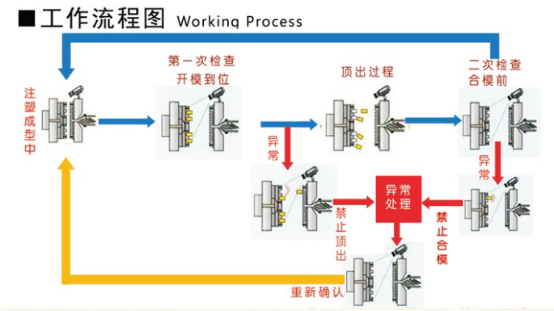

【工作原理】

注塑机开模到位时，输出信号触发模具保护器，后者对模具模腔连续取像，监控顶针是否将成型工件顶出并下落。当监控到工件完全下落时，模具保护器发出确认信号反馈给注塑机以开始下一个周期。如果在设定时间内工件未落下或模具间有杂物，模具保护器则发出异常信号，停止注塑机动作并报警。

J9九游会视觉模具监视器

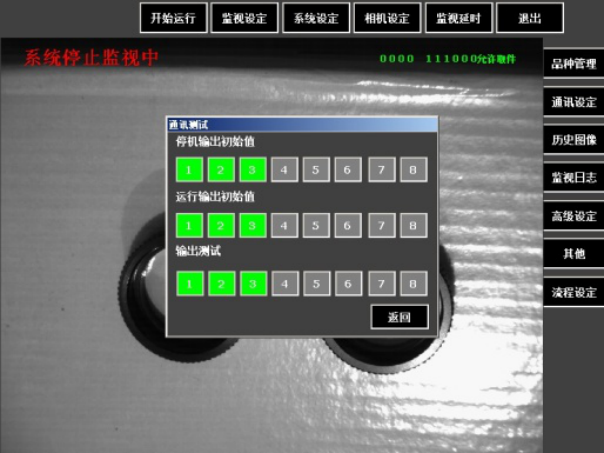

1.主界面

2．产品特色

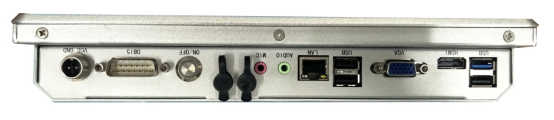

一、硬件部分 主控制器：

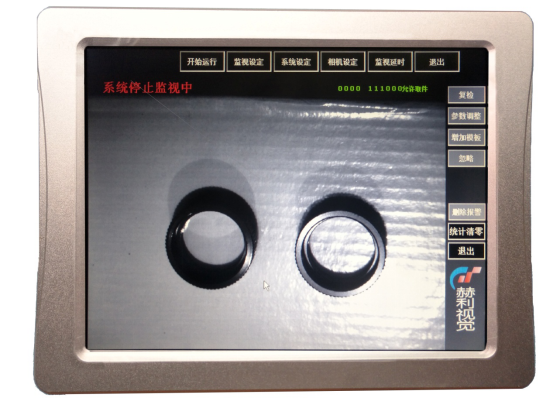

*定制工业平板电脑：集成控制系统为一体，触摸屏操作。使用更便捷高效。

*接口集成：电源输入/输出，控制IO输入/输出，工业相机数据线输出，统一集成接口，无需转接。

*定制接线：平板电脑、相机、光源、IO数据线均带有防脱落保护。

二、核心软件：

【监视参数设定】

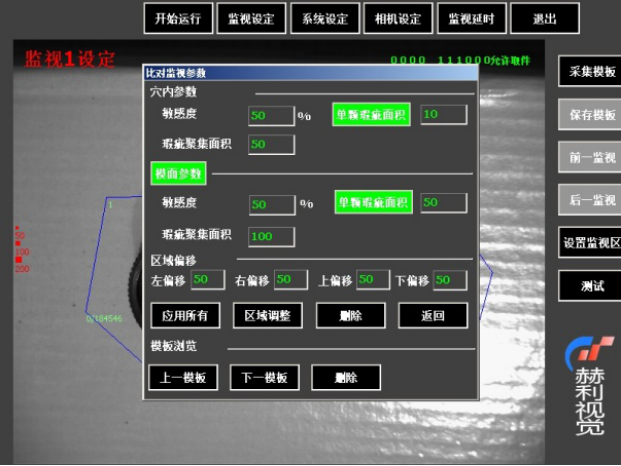

*穴内/模面：检测区域内，可将穴内/模面单独设定参数。降低模面误报的同时，提高穴内检测精度。

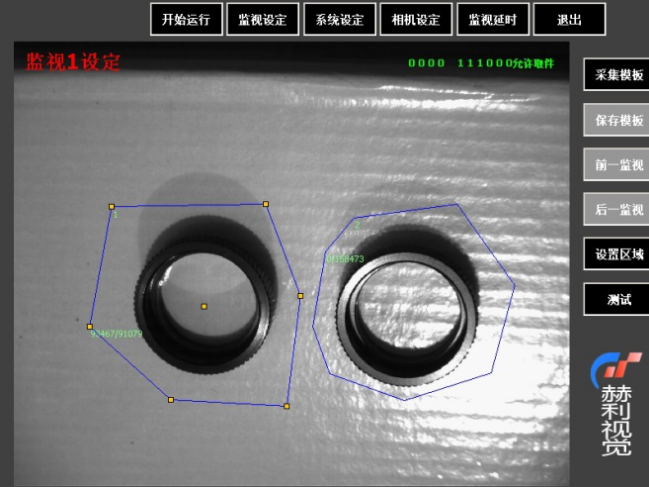

*检测区域可设定多区域 及 任意形状，适用各种复杂模具

*区域偏移：防止开模抖动/开模位置偏差引起的误报。并可在范围内搜索检测

*支持多区域参数一键同步

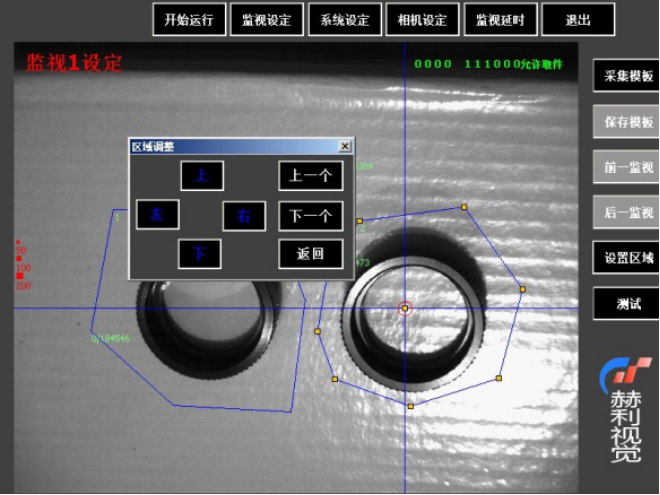

*区域调整：适用高精度微调，可避免无效检测区域

【功能】

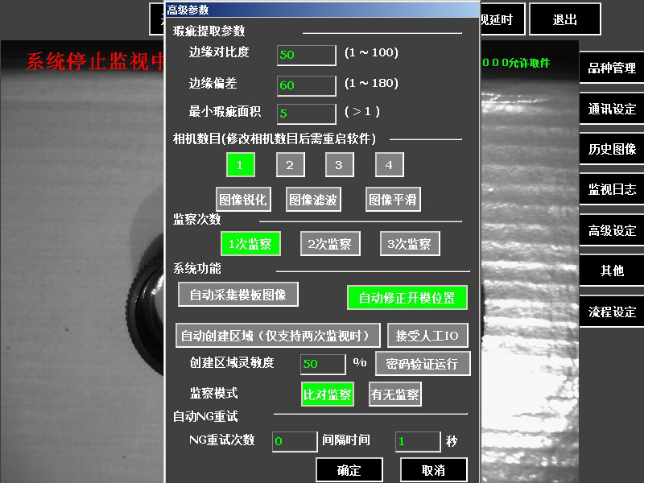

*相机数量可支持4个

*监视次数可设定3次（如双色机：1开模检测、2取件检测、3转盘后检测）

*支持程序自动采集模板或人工采集模板切换

*多次检测时支持自动创建监视区域

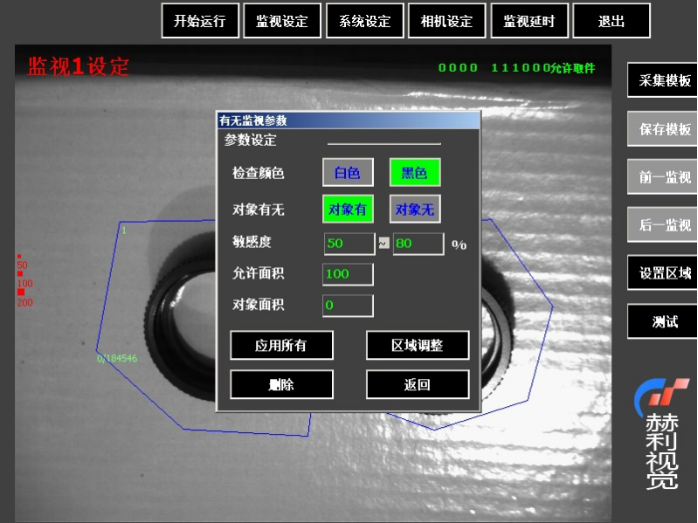

*对比监察、有无监察，算法多样化，应用更多检测场景

【其他功能】

*可独立设定 监视中、停止中 IO信号状态，使用更灵活

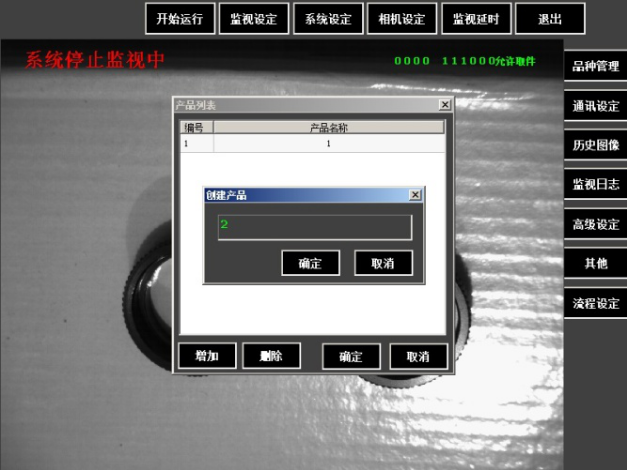

*支持多产品管理，用户可直接调用产品参数使用，更便捷

*支持后台信号编程，对应机械人、双色机等应用场景更灵活

*软件支持相机多样化，像素30~600万，USB2.0、USB3.0、千兆网相机
